テレダイン・レクロイ、市場が急拡大するGaN、SiCなどWBGパワー半導体の総合的な特性評価を実現!1GHz 光アイソレーションプローブの入力ダイナミックレンジを2500Vまで拡張   ~高DCバス電力変換システムの出力信号を最大1GHzの帯域で測定することが可能に~

テレダイン・レクロイ(日本社名:テレダイン・ジャパン、所在地:東京都府中市、代表取締役:原 直)は、この度、DL-ISO高電圧光アイソレーションプローブ用の新しい1000Vチップおよび2500Vチップの発売開始を発表しました。

この新しい高電圧プローブチップをDL-ISOプローブに組み合わせることで、これまで200Vまでだった入力ダイナミックレンジを最大2500Vまで拡張し、ゲート駆動信号の測定のみならず、高DCバス電力変換システムの出力信号を最大1GHzの帯域で測定することができるようになります。

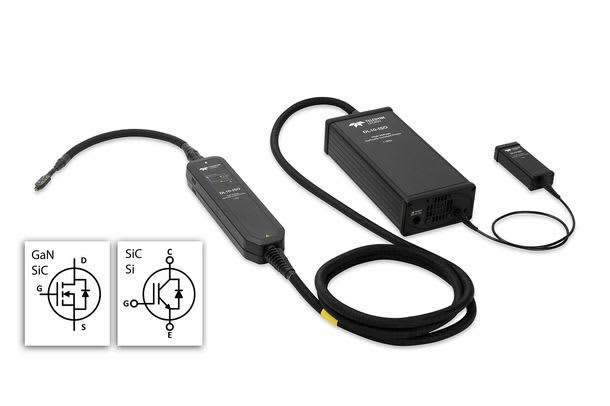

高電圧光アイソレーションプローブ(DL-ISO)

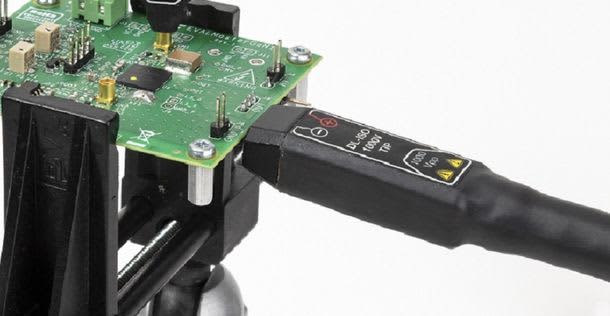

DL-ISO-1000V-TIP

【背景】

採用が急速に進んでいるGaNやSiCなどのワイドバンドギャップ(WBG)材料は、従来型半導体デバイスSiの10倍以上の高速な立ち上がりのスイッチングを可能としており、小型・軽量化と高効率化の実現に最適な材料であり、この高速なデバイスをゲート駆動信号だけではなく、出力信号まで含めて総合的に評価することが求められています。

このような背景の中、テレダイン・レクロイでは、よりダイナミックレンジの広いプローブチップを開発し、DL-ISOプローブシステムに加えました。

【新製品の概要】

この新しく開発されたプローブチップにより、600Vクラスを超えるワイドバンドギャップ(WBG)電力変換システムの総合的評価が最大1GHzの帯域で可能となります。

接続は高電圧に対応するため5.08mmピッチの角ピンによる接続となります。また、約38cm長の柔軟なリードとなっており、競合他社製品に比べ、プロービングのアクセスが容易なことも特徴のひとつとなっています。

また、この新製品プローブチップは、これまでのDL-ISOプローブ用のチップと同様に、高い信号忠実度、最小のオーバーシュート、高精度を持ち、テレダイン・レクロイの12ビット高分解能オシロスコープと組み合わせたシステム上で、1.5%の高い精度を達成します。

さらに、今回のプローブチップのリリースにあわせて、より柔軟な接続を可能とするため、先端リードを拡張するアクセサリキット(DL-ISO-ACC-KIT)も追加されます。アクセサリキットにはMMCX-Yリードソケット/ソルダイン、角ピンソケット/ソルダイン、MMCX-角ピンアダプタ、グラバが同梱されます。

<DL-ISO用 高電圧角ピンチップの詳細情報>

◆製品ラインナップ

型名 :DL-ISO-1000V-TIP

差動入力 電圧範囲:1000V

非破壊 最大電圧 :1250V

CMRR@DC :125dB

接続 :5.08mmピッチ/0.635mm角ピン

型名 :DL-ISO-2500V-TIP

差動入力 電圧範囲:2500V

非破壊 最大電圧 :3300V

CMRR@DC :115dB

接続 :5.08mmピッチ/0.635mm角ピン

◆納期:受注後16週間(DL-ISO-1000V-TIP/DL-ISO-2500V-TIP)、10週間(DL-ISO-ACC-KIT)

◆価格:当社サイトよりお問合せください。

https://teledynelecroy.com/japan/support/request/

◆互換性のあるプローブシステム:

●DL03-ISO 350MHz帯域幅 高電圧光アイソレーションプローブ

●DL07-ISO 700MHz 帯域幅 高電圧光アイソレーションプローブ

●DL10-ISO 1GHz 帯域幅 高電圧光アイソレーションプローブ

◆DL-ISO高電圧光アイソレーションプローブの詳細

http://teledynelecroy.com/japan/products/probes/dl-iso/default.asp

◆本プレスリリース

https://teledynelecroy.com/japan/news/20221124/default.asp
